[베타 버전] DC 컨버터 연결

해당 페이지는 정식 출시 전, 베타 버전 유저 중에서 젯슨 나노에 추가 전원 공급이 필요한 분들께 안내하는 페이지입니다.

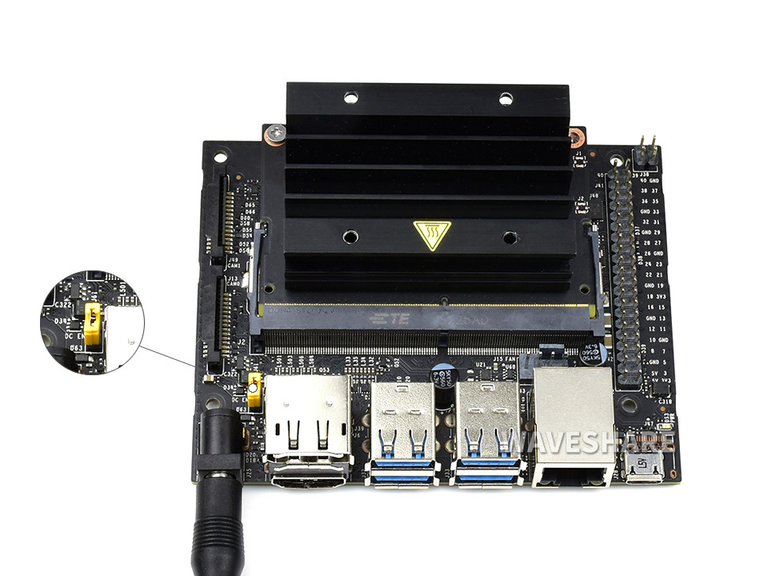

젯슨 나노 보드에 배럴잭(=DC잭)으로 전원을 공급하기 위해서는 동봉 된  2핀 커넥터를 제대로 꽂아줘야 합니다.

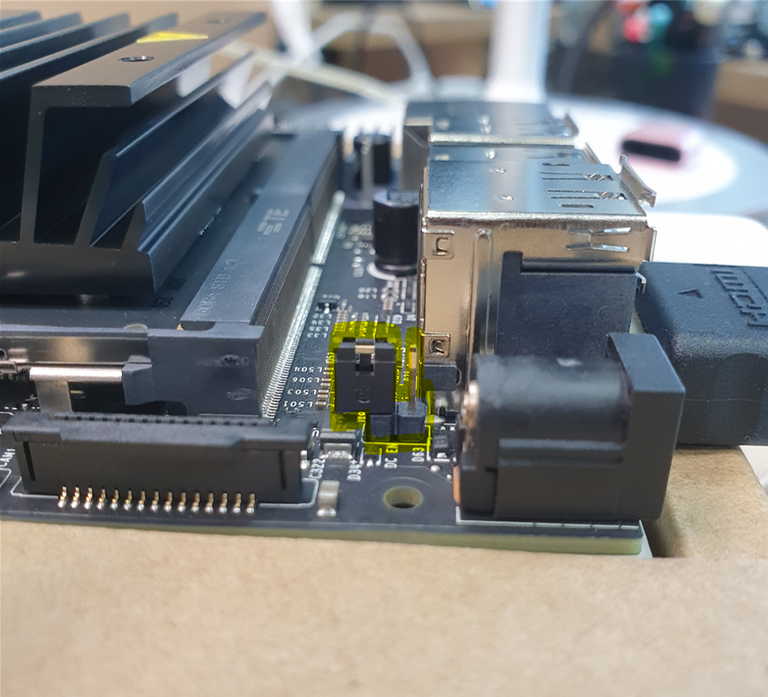

배럴잭 뒤를 잘 살펴보면 아래와 같이 하나의 핀에만 커넥터가 꽂혀있는 걸 볼 수 있는데요.

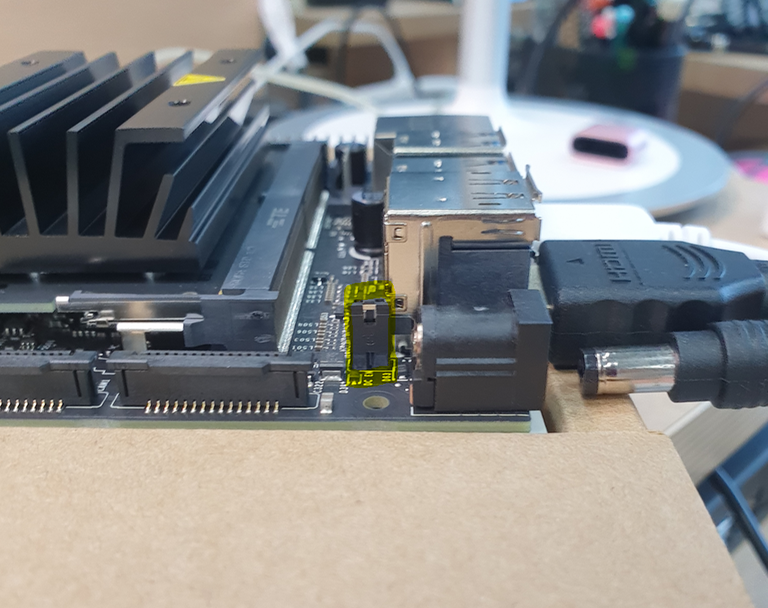

해당 커넥터를 2핀이 연결되도록 꽂아주면 배럴잭을 사용해 전원을 공급하겠다는 뜻이 됩니다.

위치가 협소하여 손으로 탈착이 어려울 수 있다. 이 경우 공구를 사용하면 보다 수월하게 작업할 수 있습니다.

이제 배럴잭으로 전원을 공급할 준비가 완료 되었습니다.

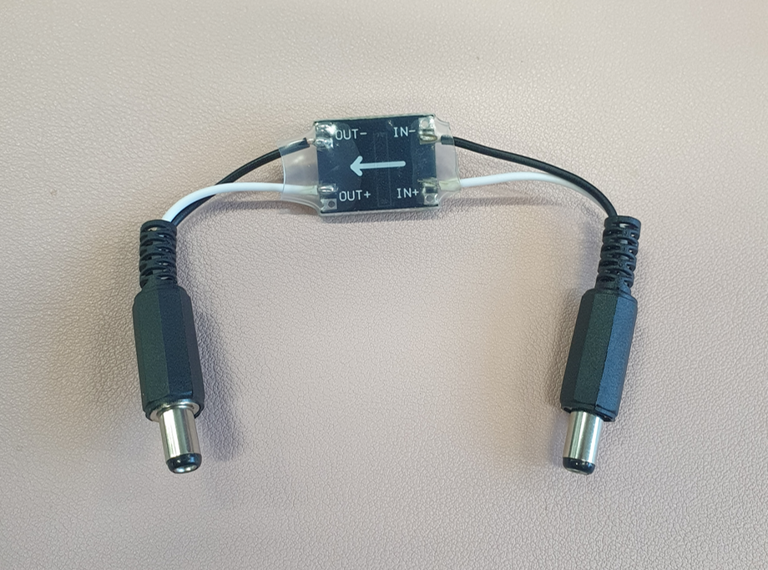

다음으로 omo DC 컨버터를 준비해줍니다.

표시된 화살표 방향을 확인합니다.

로봇의 배터리를 나노 보드에 공급해주는 것이기 때문에 보이는 그대로 in -> out 방향,

즉, 로봇에서 나노 보드 방향으로 꽂아주시면 됩니다.

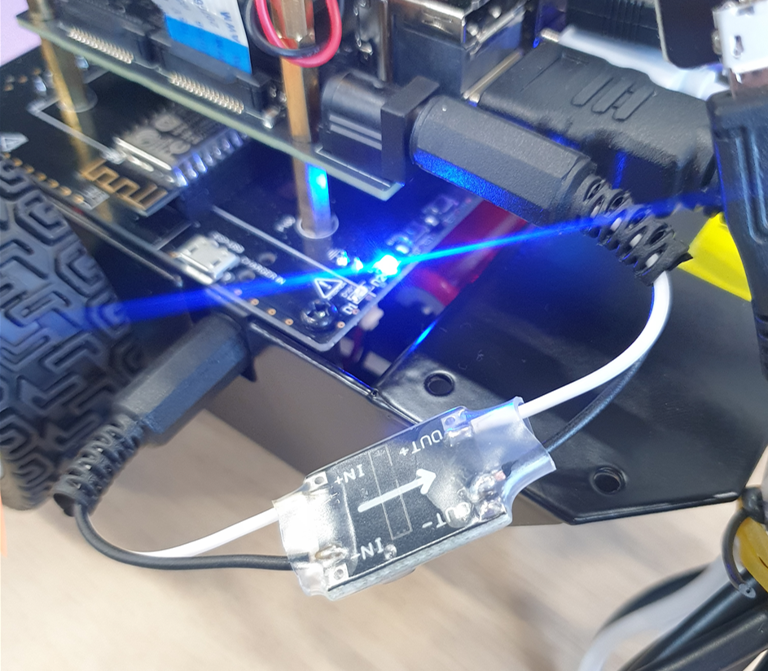

위와 같이 연결합니다.
이제 로봇 배터리를 통해 나노 보드에 전원을 공급할 수 있습니다.
